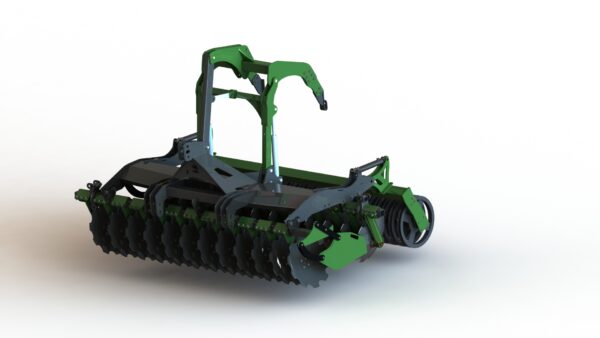

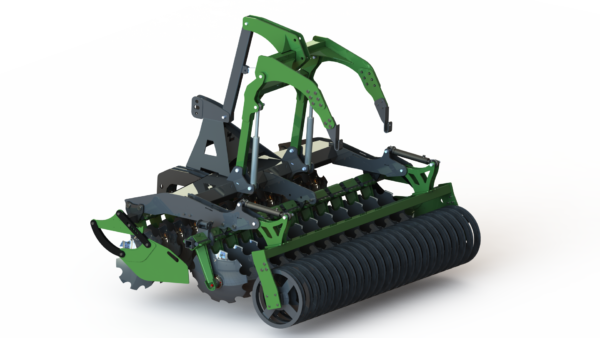

ASTRA ATB – pakabinamas diskinis skutikas

Kategorija:

Diskiniai skutikai ASTRA ATD su guminiu volu yra skirti dirvai įdirbti sėjos metu ir nuėmus derlių. Papildomai gali būti komplektuojamas su sėjamosios prikabinimu (hydropak), pritaikytas visų tipų sėjamosioms ir kitoms mašinoms. Neatsiejama ,, Astra ATD” dalis yra padangų volas, kuris pagamintas iš  770 mm skersmens ir 336 mm pločio padangų, kurios yra sugrupuotos poromis  ant vienos ašies. Padangų volas sutankina dirvą ir leidžia tiksliai nustatyti darbinį gylį darbo metu. Padangų volo privalumas yra sumažintas traktoriaus galios poreikis, kadangi volas naudojamas transportavimo metu kelių transportu bei naudojamas darbo metu. Šiame diskiniame skutike sumontuoti tvirti ir atsparūs akmenuotoms vietovėms ratai, kurie taip pat gerai dirba esant drėgnoms oro sąlygoms.

Patvarūs profiliai yra ASTRA mašinų konstrukcijos pagrindas. Mašinos rėmas yra kompaktiškas ir standus iš storasienių profilių (120×120 mm), apsaugotas antikoroziniais dažais.

Dvi eilės diskų su valcuotais ašmenimis Ø 510mm arba Ø560mm. Puikiai nustatytas diskų atakos kampas ir optimalus 76 cm atstumas tarp diskų eilių, kuris užtikrina geriausią derliaus likučių maišymą su dirvožemiu.
Mašinos darbinis plotis nuo 2,5 iki 4,0 m.

Darbinis gylis – 18 cm ir priklauso nuo diskų dydžio.

MODELIS

ATB 25

ATB 27

ATB 30

ATB 40

Darbinis plotis [m]

2,5

2,7

3,0

4,0

Svoris* [kg]

1200

1250

1400

1800

Diskų skaičius [vnt.]

20

22

24

32

Reikalinga traktoriaus galia [AG]

60-90

80-120

90-130

120-180

Disko diametras Ø [mm]

560

560

560

560

*Svoris yra apytikslis ir gali skirtis priklausomai nuo pasirinktos įrangos ir konfigūracijos
  • Standartinė komplektacija:
  • Dvi eilės diskų Ø 560 mm
  • Galinis vamzdinis volas Ø 500 mm
  • Aktyvūs šoniniai dirvos atmušėjai
  • Atstumas tarp diskų 76 cm
  • Laipsniškas darbinio gylio reguliavimas
  • Sėjamosios jungtis
  • Hidraulinis užraktas
  • Tvirtas dvigubo veikimo cilindras
  • Papildoma komplektacija:
  • Disko diametras Ø 510
  • Diskas AMA / Italian
  • Spyruoklinė apsauga (komplektuojama tik Ø 510 mm skersmens disku)
  • Neaptarnaujamos guoliavietės NSK/FKL
  • LED  Gabarinis apšvietimas
  • Hidraulinis gylio reguliavimas
  • Lyginimo lenta
  • Volai pasirinktinai
  • E-Shop:
  • ASTRA ATB –    pa   ka  bi  n  a m a s    diskinis skutikas

MODELIS

ATB 25

ATB 27

ATB 30

ATB 40

KAINA [EUR be PVM]

5 950

6 200

6 500

7 650

PAPILDOMA KOMPLEKTACIJA (Kaina EUR be PVM)

Disko diametras Ø 510

–45

–50

–55

–75

Diskas AMA / Italian

360

400

435

580

Spyruoklinė apsauga (komplektuojama tik Ø 510 mm skersmens disku)

1 430

1 580

1 720

2 300

Neaptarnaujamos guoliavietės NSK/FKL

750

830

900

1 200

LED  Gabarinis apšvietimas

270

Hidraulinis gylio reguliavimas

570

Lyginimo lenta

415

480

Volai

Volų konfigūracija kainoraščio pabaigoje

WARNING!!! Below is the „TABLE OF ROLLER ASSEMBLY”, showing the configuration options for individual machine models.

TABLE OF SURCHARGES FOR ROLLERS

WIDTH:

1,1

1,3

1,5

1,8

2

2,2

2,5

2,7

3

3,5

4

4,5

5

6

MODEL:

Tube bar roller Ø 600

270

310

360

440

490

520

590

650

720

870

960

1 060

1 220

1 420

Flat bar roller Ø500

Interchangeable with tubular shaft (standard equipment)

Flat bar roller Ø600

270

310

360

440

490

520

590

650

720

870

960

1 060

1 220

1 420

Toothed flat bar roller Ø500

80

90

100

115

130

140

150

160

170

190

200

210

220

230

Toothed flat bar roller Ø600

350

400

450

540

600

660

750

800

900

1 070

1 200

1 350

1 550

1 770

Flat bar-pipe roller Ø500

310

360

400

500

540

590

680

730

800

980

1 070

1 210

1 380

1 590

Flat bar-pipe rollerØ600

430

500

560

690

760

840

960

1 030

1 130

1 380

1 530

1 720

1 960

2 270

Packer roller Ø500

380

450

510

610

680

750

840

920

1 020

1 220

1 350

1 520

1 760

2 030

Spring roller* Ø470

370

430

500

610

670

730

810

890

980

1 220

1 320

1 490

1 710

1 960

Rubber roller Ø500

960

1 110

1 270

1 530

1 710

1 860

2 130

2 290

2 530

3 060

3 400

3 800

4 420

5 090

Steel ring roller Ø610

–

–

–

–

–

–

2 020

2 190

2 400

2 950

3 250

3 650

4 050

4 840

V-ring roller* Ø500

480

560

650

790

860

960

1 070

1 160

1 290

1 570

1 720

1 930

2 230

2 570

V-ring roller* Ø600

550

650

740

920

980

1 090

1 220

1 340

1 470

1 770

1 960

2 190

2 550

2 940

T-ring roller* Ø500

570

680

770

920

1 030

1 130

1 290

1 380

1 530

1 840

2 050

2 300

2 650

3 060

T-ring roller* Ø600

650

700

860

1 060

1 160

1 290

1 450

1 580

1 750

2 120

2 330

2 610

3 030

3 490

U-ring roller* Ø500

590

690

790

960

1 035

1 150

1 300

1 420

1 570

1 900

2 080

2 350

2 700

3 130

U-ring roller* Ø600

660

780

890

1 070

1 200

1 320

1 490

1 610

1 770

2 140

2 380

2 680

3 100

3 560

Light U-ring roller Ø500

–

–

–

–

–

–

–

–

1 350

1 700

–

–

–

–

Crosskill roller Ø400

800

930

1 070

1 290

1 440

1 580

1 800

1 930

2 140

2 570

2 880

3 220

3 720

4 290

Crosskill rollerØ500

910

1 070

1 220

1 480

1 650

1 810

2 050

2 190

2 450

2 930

3 280

3 680

4 260

4 890

Tandem crosskill roller Ø400

–

–

–

–

–

–

–

–

–

–

6 050

6 760

7 740

8 860

Smooth tubular roller Ø500

270

310

360

440

490

520

–

–

–

–

–

–

–

–

Scrapers for roller: spring, U-ring, V-ring, T-ring, spring

190

200

220

230

260

270

290

310

340

380

430

520

570

660

* – standard rollers are not equipped with scrapers (roller cleaners)

XP-PRO

Additional payment for tandem rollers in the XP-PRO system

MODEL

Intended for:

Width:

2

2,2

2,5

2,7

3

3,5

4

4,5

5

6

Tube bar roller Ø500 + Flat bar roller Ø400

AT, BTB, BTHX, BTH, M, AS, BTA,

1 190

1 220

1 290

1 350

1 420

1 570

1 660

1 760

1 930

2 120

Tube bar roller Ø500 + tube bar roller Ø500

1 240

1 290

1 350

1 420

1 470

1 610

1 720

1 830

1 990

2 170

Flat bar roller Ø500 + Flat bar roller Ø500

1 240

1 290

1 350

1 420

1 470

1 610

1 720

1 830

1 990

2 170

V-ring roller Ø500 + V-ring roller Ø500

2 300

2 470

2 580

2 860

3 100

3 580

3 850

4 260

4 790

5 400

T-ring roller Ø500 + T-ring roller Ø500

2 610

2 820

3 090

3 250

3 520

4 070

4 480

4 930

5 570

6 270

U-ring roller Ø500 + U-ring roller Ø500

2 650

2 830

3 110

3 300

2 880

3 830

4 510

4 990

5 640

6 400

BTA / CBTHD

Additional payment for tandem rollers for models: CBTHD and BTA

MODEL

Intended for:

Width:

4

4,5

5

6

Tube bar roller Ø500 + Toothed flat bar roller Ø400

BTA

1 880

1 980

2 140

2 330

Tube bar roller Ø600 +Tube bar roller Ø600

CBTHD

2 030

2 130

2 300

2 490

V-ring roller Ø600 + V-ring roller Ø600

BTA, CBTHD

4 450

4 900

5 520

6 200

T-ring roller Ø600 + T-ring rollerØ600

BTA, CBTHD

5 100

5 640

6 390

7 200

U-ring roller Ø600 + U-ring roller Ø600

BTA, CBTHD

5 230

5 750

6 490

7 320

TABLE OF ROLLER ASSEMBLY

Machines model:

CA

CAX

AS

AUS

ATB

LBT

BTL

BTW

BTH

BTHX

CBTHD

BTA

BTB

GV

GM

M

CAS

Model:

Tube bar roller Ø 500

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

Tube bar roller Ø 600

●

●

●

●

●

●

●

●

●

Flat bar roller Ø500

●

●

●

●

●

●

●

●

●

●

●

●

●

●

Flat bar roller Ø600

●

●

●

●

●

●

●

Toothed flat bar rollerØ500

●

●

●

●

●

●

●

●

●

●

●

●

●

●

Toothed flat bar roller Ø600

●

●

●

●

●

●

●

Flat bar-pipe roller Ø500

●

●

●

●

●

●

●

●

●

●

●

Flat bar-pipe roller Ø600

●

●

●

●

●

●

Packer roller Ø500

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

Spring roller* Ø470

●

●

●

●

●

●

●

●

●

●

●

●

●

Rubber roller Ø500

●

●

●

●

●

●

●

●

●

●

●

●

Steel ring roller Ø610

●

●

●

●

●

●

●

●

●

●

V-ring roller* Ø500

●

●

●

●

●

●

●

●

●

●

●

V-ring roller* Ø600

●

●

●

●

●

●

●

●

T-ring roller* Ø500

●

●

●

●

●

●

●

●

●

●

●

T-ring roller* Ø600

●

●

●

●

●

●

●

●

U-ring roller* Ø500

●

●

●

●

●

●

●

●

●

●

●

U-ring roller* Ø600

●

●

●

●

●

●

●

●

Light U-ring roller Ø500

●

Crosskill roller Ø400

●

●

●

●

●

●

●

●

●

●

Tandem crosskill roller Ø400

●

●

Crosskill roller Ø500

●

●

●

●

●

●

●

Smooth tubular roller Ø500

●

●

TABLE OF ROLLER ASSEMBLY

Machines model:

CAX

AS

BTH

BTHX

CBTH

BTA

BTB

M

XP-PRO

Tube bar roller Ø500 + Flat bar roller Ø400

●

●

●

●

●

●

Tube bar roller Ø500 + Tube bar roller Ø500

●

●

●

●

Flat bar roller Ø500 + Flat bar roller Ø500

●

●

●

●

V-ring roller Ø500 + V-ring roller Ø500

●

●

●

●

T-ring roller Ø500 + T-ring roller Ø500

●

●

●

●

U-ring roller Ø500 + U-ring roller Ø500

●

●

●

●

BTA / CBTHD

Tube bar roller Ø500 + Toothed flat bar roller

Ø400

●

Tube bar roller Ø600 + Tube bar roller Ø600

●

●

V-ring roller Ø600 + V-ring roller Ø600

●

●

T-ring roller Ø600 + T-ring roller Ø600

●

●

U-ring roller Ø600 + U-ring roller Ø600

●

●
